您現在的位置：網站首頁 -> 調節閥 -> 30D01Y/30D01R自力式（閥后）壓力控制閥

30D01Y/30D01R 自力式（閥后）壓力控制閥

自力式（閥后）壓力控制閥
所屬系列：調節閥系列
檢索關鍵字：自力式壓力控制閥,30D01R自力式壓力控制閥,30D01Y自力式壓力控制閥
銷售電話：021-66105556
圖文傳真：021-63061811
在線客服：點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系
產品介紹

30D01自力式（閥后）壓力控制閥，由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中起閥后壓力控制的作用，當閥后壓力升高時，控制閥關閉。

控制閥參數說明：

閥內件特點：

1、內置波紋管，具有壓力平衡結構，靈敏度高
2、結構緊湊，性能可靠，免于維護
3、采用標準模塊化設計
4、通過組合件，可以進行多項組合控制

閥體類型： 直通式
閥蓋形式： 標準型
散熱型

流量特性： 快開
口徑范圍： DN15-300(1/2”-12”)
壓力等級： PN1.6、4.0Mpa（ANSI 150、300LB）
泄漏等級： ASME B16.104 Ⅴ（軟密封）
ASME B16.104 Ⅳ（硬密封）
管道連接方式： 法蘭式
設定值偏差： ±8%
適用溫度范圍： -30° ～ 350°
執行機構類型： 薄膜式執行機構（自力式）
活塞式執行機構（自力式）

技術參數
公稱通徑DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力PN1.6、4.0MPa
法蘭標準ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料鑄鐵【HT200）、鑄鋼(ZG230-450)、鑄不銹鋼（ZGICrl18Ni9Ti、ZGICr18Ni12Mo2Ti）
閥芯材料硬密封：不銹鋼 （1Cr18ni9Ti、1Cr18Ni12MoTi）
軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250）
執行器
有效面積（cm2）3280250630
壓力設定范圍（MPa)0.8-1.60.1-0.60.015-0.150.005-0.035
0.3-1.20.05-0.30.01-0.07
保證壓力閥正常工作的最小壓差 P≥0.05≥ 0.04≥ 0.01≥0.005
允許上下膜室之聞最大壓差（MPa）2.01.250.40.15
材料膜蓋：鋼板鍍鋅  膜片：EPDM或FKM夾纖維
控制管線、接頭銅管或鋼管  10X1 （mm）  卡套式接頭：R1/4"
注 ：該有效面積所對應的壓力設定范圍不適用于DN150-250
性能
設定值偏差±8%
允許泄漏量（在規定實驗條件下）硬密封4x0.01%閥額定容量
軟密封DN15-50DN65-125DN150-250

≥0.0510氣泡/min20氣泡/min40氣泡/min
允許工作溫度
公稱通徑
15-125mm150-250mm
密封型式硬密封≤150℃≤140℃
冷卻罐≤200℃冷卻罐和加長≤200℃
冷卻罐和散熱≤200℃冷卻罐和加長≤200℃
軟密封≤150℃
注※表示該閥允許工作溫度，僅當介質為蒸汽式有效．且耐溫之至350攝氏度需選用PN40的閥體
額定流量系數、噪音衡量系數、允許壓差
公稱通徑DN(mm)
1520253240506580100125150200250
額定流量系數KvS
46.381620325080125160280320450
噪音衡量系數Z值
0.60.60.60.550.550.50.50.450.40.350.30.20.2
允許壓差( Mpa)PN161.61.51.21.0
PN402.0
注※表示該閥允許工作溫度，僅當介質為蒸汽式有效．且耐溫之至350攝氏度需選用PN40的閥體

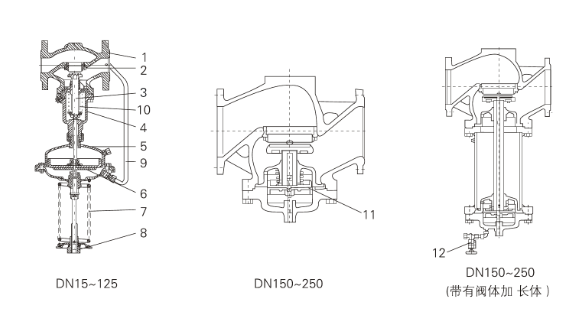

結構簡圖
123456789101112
閥體閥座閥軸閥蓋膜蓋膜片彈簧調節螺母導壓管波紋管平衡膜片充注閥

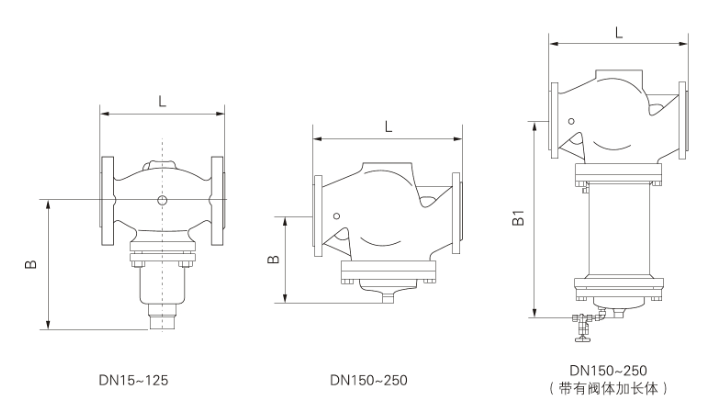

安裝尺寸：



控制閥尺寸及重量（見圖1-3）
DN(mm)1520253240506580100125150200250
L(mm)130150160180200230290310350400480600730
B(mm)212212238238240240275275380380326354404
重量(KG)6.26.79.71314172933607080140220
B1(mm）----------6308551205
重量(KG)-----------140210300
執行器尺寸及重量（見圖4）
有效面積(cm2)3280250630
R(mm)172172263380
H(mm)435430470520
重量(KG)7.57.51328

型號編制說明：


SZ
-300
-ZY
-D01
-C1
-15
>1.上兆品牌
>2.系列型號
>3.控制形式
>4.作用方式
>5.連接方式
>6.公稱通徑











-16
-P4
-Y
-W1
-B1
-K
>7.公稱壓力
>8.閥體材質
>9.密封材質
>10.介質溫度
>11.附件選項
>12.流量特性

1代號

4代號作用方式
5代號連接方式
SZ 上兆品牌
D01閥后穩定
C1內螺紋



D02閥前泄壓
C2法蘭



D03差壓上升閥關
............


D04差壓上升閥開


2代號系列型號
D12指揮器閥后


300自力式調節閥
D13指揮器閥前
其他連接方式可根據客戶要求設計制作



L01流量調節





T01溫度（加熱型）
6代號公稱通徑



T02溫度（冷卻型）
1515mm
3代號控制形式
W01微壓型
2020mm
ZY自力式壓力
W02雙膜片微壓型
2525mm
ZC自力式壓差
P/N/M壓力調節
3232mm
ZL自力式流量
............
4040mm
ZW自力式溫度



5050mm
ZZ自力式組合



............
























7代號公稱壓力
9代號密封形式
11代號附件選項
1616bar
Y硬密封
B1指揮器
4040bar
R軟密封
B2冷卻罐
6464bar



B3散熱片
............



B4冷卻罐+散熱片






B5加長件






B6組合件
其他特殊壓力可根據客戶要求制作



B7行程顯示器
8代號閥體材質



B8手操機構
Q鑄鐵HT200
10代號介質溫度
............
C鑄鋼WCB
W1≤150℃


P4不銹鋼304
W2≤200℃


P6不銹鋼316L
W3≤350℃*


.............



12代號流量特性






K快開
























其它特殊閥體材質可定做
*表示僅當介質為蒸汽有效且閥體需選用PN40
