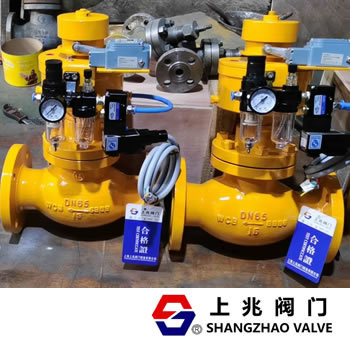

儲罐氣動緊急切斷閥是用來預防油庫發生油液泄漏，油罐油液發生溢油、火災、爆炸等安全事故的可靠的必不可少的按照保障裝置。對于保障財產和人身安全起著特別重要的作用，它與液位儀、可燃氣體報警燈相關安全儀器聯動，當油庫或化工廠（庫）發生安全事故時，切斷閥通過獲得報警輸出的型號或緊急停電將快速關閉，切斷油液或化工液體，從而防止事故再次升級的可能性。 儲罐物料進出口管道靠近罐體處應設一個總切斷閥。對大型儲罐，應帶氣動型、液壓型或電動型執行機構的閥門。當執行機構為電動型時，其電源電纜、信號電纜和電動執行機構應做防火保護。 氣動 緊急切斷閥應具有自動關閉和手動關閉功能，手動關閉包括遙控手動關閉和現場手動關閉。
液位制附件 可燃液體儲罐，應按規范的要求和操作需要設置液位計和高-低液位報警裝置、高高液位報警裝置，并將報警及液位顯示信息傳至控制室。頻繁操作的儲罐宜設自動聯鎖緊急切斷裝置。 大型罐應設高低液位報警、高高液位報警裝置和緊急切斷裝置，并采取高高液位報警聯鎖緊急切斷裝置的措施，在防火堤外及控制室操作站應設置緊急切斷閥聯鎖按鈕。當儲罐發生液位高高報警或火災時，能夠遙控或就地手動關閉進料切斷閥，在切斷閥關閉后，應自動聯鎖停止進料泵。 SIS聯鎖系統 1.各企業應當對其重大危險源進行安全評估，并確定重大危險源等級，凡屬一級或者二級重大危險源的儲罐區,應設置緊急停車系統，緊急停車系統的安全功能可通過基本過程控制(DCS或SCADA)系統實現，也可通過安全儀表（SIS）系統實現；
低低液位聯鎖、高高液位聯鎖 2.對屬于一級或二級重大危險源的儲罐，除設置高、低液位報警外，還應對低低液位和高高液位設置相應的報警及聯動保護措施。需設置獨立SIS系統的儲罐，其進出口管道上的罐根閥（ 緊急切斷閥要采取防火措施，應具有手動操作功能，并采取防火措施），儲罐高高液位、發生火災事故等緊急情況時用SIS系統聯鎖切斷進料；不需設置獨立SIS系統的儲罐，其進出口管道上的罐根閥宜控制閥，并應具有手動操作功能，儲罐高高液位、發生火災事故等緊急情況時可通過基本過程控制系統聯鎖切斷進料。 案例介紹 油庫儲罐未設置安全聯鎖裝置。項目內容包括66只罐安裝高位液位監測儀表、根閥更換為氣動閥門以及布置安全儀表系統（SIS），實現儲罐內液位一旦過設定的高液位時，儲罐根閥自動切斷收貨。經過油庫緊張的施工，由于是邊生產邊施工調試，如果考慮不周，有可能引發責任事故，因此，油庫聯系協調閥門、液位開關廠家、SIS系統廠家及施工人員參與調試，召開有生產廠家、施工人員、生產調度科和設備科人員參與的調試會，協商制定調試方案， 考慮了邊生產邊施工調試如何對生產作業的影響盡可能小，自動閥門因接線錯誤或誤操作導致閥門動作對生產的影響，工藝閥門調節可能導致的發貨管線進水（A區）、共用管線串罐，lian系方式、閥門及時復位不能留下隱患等工作，制定了調試方案，成立了由廠家、施工、油庫生產、設備人員參加的調試小組，明確了各相關人員的責任，有效的保證了調試安全、生產安全，基本沒有影響生產，順利完成了系統調試工作。
|
