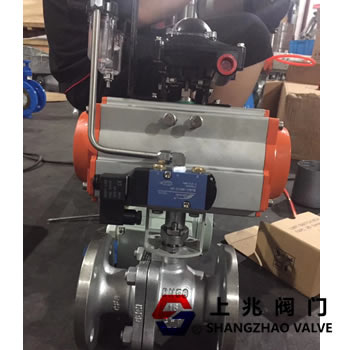

氣動O型切斷球閥屬于 緊急切斷閥類型，球芯采用O形通孔，固定球閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，防止閥桿在壓力下掉落，閥腔可自動釋放壓力以防止閥腔可產生異常高壓，可安裝防靜電防火結構，閥的流量系數大，流阻小，啟閉角行程快。
公稱通徑：DN15～250mm
適用溫度：-30～250℃
主要材質：304,316,WCB 驅動方式：氣動、手動、電動、液動等
適用介質：水、氣、油品、天然氣和酸堿腐蝕性，等介質
可與電磁閥、限位開關、空氣過濾減壓閥配套，輸入DC24V、AC220V電源及0.4~0.7Mpa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的開關。它是以壓縮空氣為動力， 切斷閥閥桿帶動閥芯在閥體內轉動90°，可以實現全開-全閉的動作。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等特點?？蓮V泛應用于石油，化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
它與其它閥類相比，具有以下一些優點：
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
|
