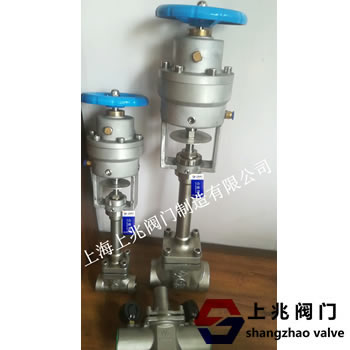

低溫 緊急切斷閥當氣缸中充滿氮?dú)饣驂嚎s空氣以推動活塞向上驅動閥門時閥桿打開。當關閉時，活塞釋放氣缸中的氣體。活塞在彈簧力的作用下推動閥桿和閥盤向下移動。密封件壓縮閥門。 閥座，閥門關閉；該產品適用于在低溫儲罐，油罐車和油罐車中截留和循環介質，并可以在發生故障時及時截留介質。 新型閥門結構簡單，體積小，重量輕，密封可靠，操作方便，啟閉靈活，適用范圍廣。廣泛用于LO2，LN2，LAr，LNG，LHe等低溫介質。 防靜電，防爆功能。 低溫緊急切斷閥-產品功能： 氣動低溫當氣缸中充滿氮?dú)饣驂嚎s空氣以將活塞向上推動以驅動閥桿以打開閥時，關閉閥。當關閉時，活塞釋放氣缸中的氣體?；钊趶椈闪Φ淖饔孟聦㈤y桿和閥盤向下推。 閥座，閥已關閉。 公稱通徑DN20mm～100mm公稱壓力PN4.0MPa適用介質液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等適用溫度-196℃～+80℃氣缸氣源壓力0.3～0.6MPa緊急切斷溫度70±5℃
| 產品型號 | DJ661F-16P/40P 低溫緊急切斷閥 | 重量
(kg) |
|---|
| 產品代號 | 通徑
DN(mm) | 尺 寸 |
|---|
| L | h | H | D0 | D1 | D2 | L |
|---|
| 5661DJ20 | 20 | 90 | 200 | 400 | 100 | 20 | 25.5 | 8 | 6 | | 5661DJ25 | 25 | 90 | 200 | 400 | 100 | 25 | 32.5 | 8 | 7 | | 5661DJ32 | 32 | 110 | 204 | 468 | 120 | 32 | 38.5 | 10 | 10 | | 5661DJ40 | 40 | 110 | 230 | 523 | 120 | 40 | 45.5 | 10 | 12 | | 5661DJ50 | 50 | 130 | 230 | 523 | 120 | 50 | 57.5 | 10 | 15 | | 5661DJ65 | 65 | 180 | 250 | 651 | 140 | 65 | 76.5 | 10 | 27 | | 5661DJ80 | 80 | 200 | 320 | 736 | 180 | 80 | 89.5 | 15 | 35 | | 5661DJ100 | 100 | 220 | 320 | 736 | 180 | 100 | 108.5 | 15 | 41 |
|
