型號：Q641F-25C Q641F-25P

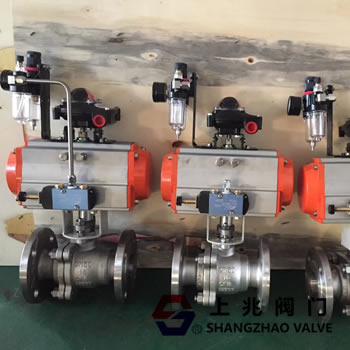

雙作用氣動開關型球閥Q641F簡介：

雙作用氣動開關型球閥Q641F采用有倒密封的下裝式結構，倒密封的密封力隨介質壓力的增大而增大，故能確保閥桿的可靠密封，而且，當閥門異常升壓時，閥桿不會噴出。當中腔壓力出現異常升高現象時，中腔介質能依靠本身的推理推動閥座而自動泄壓，從而確保閥體的安全。

技術參數：

口徑：DN15~DN200

壓力：1.0~10MPa

材質：WCB、A105、CF8、CF3M

密封圈：聚四氟乙烯、增強聚四氟乙烯、對位聚苯

填料：聚四氟乙烯、

柔性石墨

連接方式：法蘭、螺紋、焊接

氣動開關型球閥作用形式：

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)緊急切斷閥

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

執行機構

采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。優質氣動閥門上海品牌WCB碳鋼雙作用氣動開關型球閥Q641F根據工況及用戶的需要，球閥可以設計為防火結構。球閥的耐火設計執行API 6D及JB/T6899等標準的規定，一旦發生火災而使軟密封圈燒損時，球閥的防火結構可阻止介質的大量泄漏，防止火災進一步擴大。
